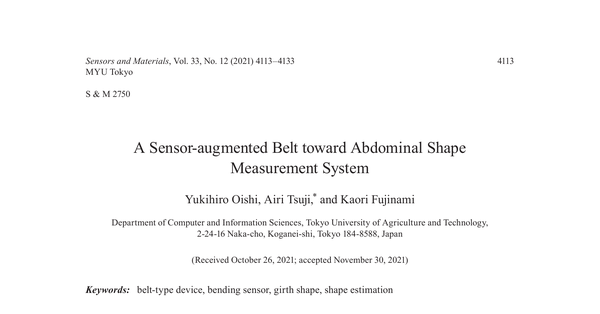

A Sensor-augmented Belt toward Abdominal Shape Measurement System
要約
- 研究論文の一部:
- タイトル: 腹囲形状測定システム向けのセンサー拡張ベルト
- 著者: 大石幸宏、辻愛理、藤波香織
- 所属: 東京農工大学
- キーワード: ベルト型デバイス、屈曲センサー、腹囲形状、形状推定
- 概要: 本研究では、代謝症候群の日常評価のためのベルト型ウェアラブルデバイスを使用して、着用者の腹囲形状を測定するシステムを開発した。腹部からベルトへの加えられる力を力センサーで推定し、ベルトが着用されていないときの腹囲形状を外向きの力の影響を考慮して推定した。開発したデバイスを用いて、8人の成人男性を対象に評価実験を行い、非着用時の腹囲形状を平均誤差3.73%で推定できることを示した。
- 背景: 肥満は日本の深刻な社会問題であり、肥満は代謝異常、高血圧、動脈硬化のリスクを高める要因の一つである。腹囲を測定するだけでは検知できない肥大化のケースもあり、腹囲形状の測定が必要である。
- 関連研究: 大型装置を使用した腹囲形状の測定方法に加えて、ベルト型デバイスを使用して腹囲形状を測定する研究が行われている。また、腹囲形状の測定に関する多くの研究が行われており、日常生活に適したベルト型デバイスが着用者の状態を推定するのに有効であると示唆されている。
- アプリケーションシナリオ: ユーザーがベルト型デバイスを着用した際に自動的に測定を開始し、日常生活の中で腹囲形状を推定し、その記録を残すシステムが提案されている。
- システム設計: ベルトが使用者の状態が基準状態に近いタイミングを自動的に検出すること
- 研究では、腹囲の形状の推定精度に焦点を当てており、外部装置を使用しての誤差は3.4%以下として受け入れ可能とする。腹囲の形状は楕円形と近似され、楕円の半長軸と半短軸の長さが推定される。また、前後のベルト部分を表す2つの楕円でベルト形状が近似される。ベルトが着用されていない状態の腹囲の理想的な形状は、ベルトによって腹部が締め付けられるため異なる可能性がある。腹部からベルトにかかる分布力を使用して理想的な形状を推定する。加えて、着用者の状況によって腹囲の形状が変化するため、適切なタイミングで測定を行う必要がある。そのため、状態推定部品が適切なタイミングを決定する役割を果たす。また、ベルト型デバイスの実装において、センサーの位置は腹囲の大きさに強く影響を受けるため、左側に集中配置される。さらに、曲率推定やプッシュダウン推定を行い、ベルト型デバイスのプロトタイプが示される。また、センサー値と曲率半径の関係を調査し、スチロフォームを使用した曲率キャリブレーションツールが紹介される。
- 腹部の形状を推定するための適切なセンサー位置の評価のために行われた実験の結果によると、異なる体型の被験者に対して、異なる組み合わせの曲げセンサーを使用することが効果的であることが示された。
- 体型が標準的な被験者については、前部に170°、後部に190°の曲げセンサーの組み合わせが最も小さな推定誤差となった。しかし、体型が細い被験者については、誤差が受け入れ可能な範囲に達しなかった。
- また、体型が肥満気味の被験者については、前部に170°、後部に195°の曲げセンサーの組み合わせが最も効果的であるが、誤差が依然として大きかった。
- 力センサーの効果については、体型が標準的な被験者において、背面の力センサーを使用することで推定誤差が減少した。しかし、体型が細い被験者においては、推定誤差を3.4%未満にすることが困難であり、体型が肥満気味の被験者においては、誤差が依然として大きかった。
- これらの結果は、腹部形状の推定において、体型やセンサー位置が推定精度に影響を与えることを示唆している。
- 腰の形状を推定するために、過体重の被験者の推定誤差は他の体型よりも大きかったが、センサーの数が増加すると推定誤差が減少した。過体重の被験者はベルトをよりきつく締めるため、腹囲形状の推定に効果的であると考えられる。また、最適な曲げセンサーの組み合わせと全ての力センサーを使用した腹囲形状の推定結果が示された。また、姿勢や行動、呼吸の状態を変えた状況における腹囲形状の推定結果が詳細に報告されている。最終的に、提案された装置は腹囲形状を平均誤差3.73%で推定できることが示された。
- この研究は男性被験者のみを対象として行われたが、将来的には女性にも対応したシステムの開発を目指している。
- この論文は、多くの研究論文を参照しており、さまざまな研究分野に焦点を当てています。
- さまざまな分野の研究者による論文が引用されており、ウェアラブルおよびユビキタスコンピューティング、ヒューマンインタフェース、ヒューマンコンピュータインタラクション、ウェルフェアエンジニアリングなどが含まれています。
- 著者については、それぞれの学歴や研究分野についての情報が提供されています。
評価
論文タイトル：A Sensor-augmented Belt toward Abdominal Shape Measurement System
論文掲載雑誌名：Sensors and Materials, Vol. 33, No. 12 (2021) 4113–4133（MYU Tokyo）
論文発行年月：202112
# 新規性
- メタボリックシンドロームの日常評価のため、ベルト型ウェアラブルデバイスで装着者の腹囲「形状」を推定するシステムを提案
- 単なる腹囲長でなく断面形状を、曲げセンサ（ベルトの曲率半径＝形状）と力センサ（腹部からベルトへの押下力）で計測し、ベルトで締め付けられた状態から「非着用時の理想的な腹囲形状」を逆算推定する点が新規。さらに同じセンサで立位・静止・呼気という測定に適した基準状態を自動検出する
# 言及されている全ての関連研究との相違点
- 大型機器（CT/MRI/レーザー変位計[Watanabe]/レンジファインダ[Nkwana]）、形状計測デバイス（CheekInput、脊椎の光ファイバ[Williams,Dunne]、FlexiBend）、ベルト型（出力＝ActiveBelt[Tsukada]・触覚ナビ[Katzschmann]、計測＝座位姿勢[Cajamarca]・行動分類[Wu]、腹囲計測WaistonBelt2[Matsuda]）を概観
- CT/MRIは侵襲・高コストで日常計測困難、WaistonBelt2は挿入距離から腹囲「長」を測るのに対し、本研究は曲げ＋力センサで腹囲「形状」を低コスト・日常的に推定し、締め付け補正で非着用形状まで復元する点で差別化
# 有効性
- 曲げ7＋力7センサのプロトタイプを実装。ベルト形状を2つの楕円で近似し、曲率半径と押下力から非着用時形状を推定。24本の定規からなる計測ツールをグランドトゥルースとし、BMIで痩せ2・標準4・肥満2の男性8名で評価
- 体型別に最適センサ組合せを同定（標準体型は前170°・後190°でMAE 2.97%）し、最適組合せ使用で平均誤差3.73%を達成。さらに基準状態（立位・静止・呼気）と吸気・座位・前傾・歩行を比較し、前部150°力センサのピークと曲げセンサ安定性で基準状態を検出可能と示した
- ただし許容誤差3.4%以下を満たすのは標準体型中心で、痩せ型（脂肪少→力推定困難、MAE 4.65%）・肥満型（楕円から逸脱、MAE 6.2%）では誤差大。被験者は20代男性8名のみで、女性対応・基準状態検出の実装評価・小型化は今後の課題
# 信頼性
- Sensors and Materials（査読付き）掲載。倫理審査承認(#201204-0265)のもと、計測ツールによるグランドトゥルース比較、128通りの力センサ組合せ評価、体型別分析、5状態の比較と多角的に検証し、センサ配置・キャリブレーション（スプライン補間）も詳細に記述
- 一方、被験者8名・男性・20代と小規模で偏りが大きく、女性は未検証（内臓脂肪計測位置が男女で異なる点を著者も指摘）。痩せ型・肥満型での精度限界や基準状態検出アルゴリズムの実装評価が未実施で、結論は「標準体型で平均誤差3.73%の形状推定が可能」という概念実証＋改善課題提示にとどまる
